GPS 全球卫星定位追踪防盜器
A188T (V1.8版本)
一.简介:
A188T是一款车载远程GPS全球定位追踪防盗器设备,基于GSM/GPRS和GPS全球定位系统和技术研发制造而成。通过手机短信获取用户车辆所在位置的经纬度信息,并在Google地图或任何地图软件上找到A188T定位追踪防盗器的位置;或者是通过GPRS上传定位数据到指定的服务器,用户通过互联网查询安装A188T定位器车辆的详细的实时位置和实时轨迹,回放历史行驶轨迹等。
主要用于各种类型的摩托车、电动汽车、私家汽车、货运车辆、物流运输车辆、大型工程机械车辆等;满足汽车电子工业级的设计标准。
二. 产品主要功能特性:
& 剪线报警
& 移位报警
& 超速报警
& 汽車设防撤防防盗器功能
& 车辆里程统计
& ACC检测
& 远程手机短信定位
& 连续定位追踪
& 车辆实时/历史轨迹(需平台支持)
& 获取车辆实时位置的中文短信
& 远程断油断电
& 地图定位功能
1、内置美国GPS全球卫星定位高灵敏度/高性能芯片组;在GPS全球卫星定位信号微弱的状况下仍能高灵敏度搜星和精准定位。
2、内置GSM/GPRS通信模块,支持GSM 850/900/1800/1900MHZ四频段;在全球范围适用。
3、支持SMS 通讯或GPRS TCP 连接,通过手机短信息接收位置信息或在互联网上查看实时车辆轨迹和运动轨迹。
4、A188T具備汽车电子行业工業级更宽工作电压9-60V的设计标准;车辆连续自动实时定位追踪车辆、车辆设防,撤防防盗器功能、远程遥控断油断电防盗器功能、手機获取车辆实时定位到的地图定位功能、外接车辆电源线防剪线报警功能、车辆超速报警、历史定位数据上传、停车节流上传和行车追踪定时上传等功能。
5、A188T设备内置高性能大容量聚合物防爆备用电池,外观防火、防雨水、防灰尘的设计理念;在高温、高湿度、高腐蚀等恶劣环境下延長A188T定位設備的使用寿命。
GPS全球卫星定位追踪防盜器原价1380元,当前购买仅需这个特惠价格,特惠购买日期及价格信息>>>
三.产品外观/技术参数:
1.产品详细参数:
硬件
GSM 模块
GSM 850/ 900/1800 /1900MHZ 四频段;支持 TCP 协议。
GPS 芯片
U-BLOX-6代/高灵敏度/高定位精准度/車機GPS專用芯片组。
GPS 灵敏度 -164dBm。
GPS 频率 L1,1575.42MHz。
C/A 代码 1.023MHz。
通道 21通道,全方位定位追踪。
位置精确度 2.5m, CEP。
速度精确度 0.1 m/s。
时间精确度1 us 与GPS 时间同步。
坐标系 WGS-84。
重新获得 平均0.1 s。
热启动 平均1s。
温启动 平均30 s。
冷启动 平均35 s。
高度限制 最高18,000 米 (60,000英尺)。
速度限制 最快515 m/s (1000 节)。
加速度限制:小于4g。
工作温度:-25℃ to 70℃。
湿度:5%—95% 不凝固的。
尺寸 88mm×48mm×20mm。
电压 9V—60V; 可承受瞬间浪涌电压80V-100V。
2. 主机LED 灯状态描述: 1、绿色 LED--- 指示GSM 信号状态
状态定义
快闪(每隔半秒闪一次)无SIM 卡或没有/正在搜寻GSM 网络。
慢闪(每隔2秒闪一次 )有GSM信号,且連接上了GSM网络。
2、红色LED---指示充电状态
状态定义
长亮 充电中。
熄灭 无外接电源/充电完成。
3、蓝色 LED---指示GPS 信号状态
状态定义
快闪(每隔半秒闪一次)搜寻GPS全球卫星定位信号,定位中。
慢闪(每隔2秒闪一次)GPS定位工作中,已经定位。
四.主件及附件:
1、A188T主机一台。
2、电源线一套。
3、使用说明书一本。
4、固定主机背胶一套。
五.具体使用步骤:
1. 选择SIM卡:
● 您可以使用本地移动公司的SIM卡。
● 支持SMS/GPRS功能并且有足够的余额。
2. 打开设备后壳,将SIM 卡插入SIM卡专用插槽中并锁好。
3. 打开SIM卡座边的电源开关键开机工作。
A188T汽车防盗定位器安装图
4. 安装设备接线图:
A188T设备外接5根导线,如下图所示:

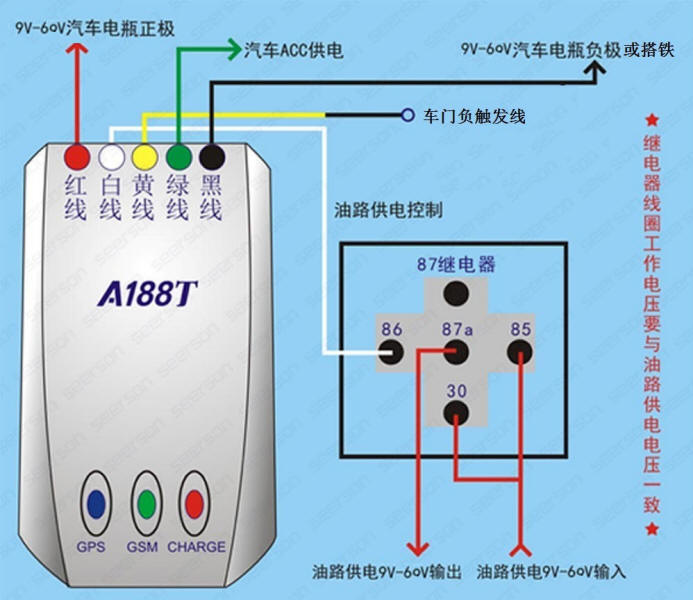

A188T汽车防盗定位器设备安装接线图
红色为汽车9V-60V电源线,接汽车电瓶正极;黑色为地线,接汽车电瓶负极;黄色线接车辆门边负触发线;绿线接车载ACC 供电,即与汽车CD、收音机、等车载电器并联。当车钥匙置于ACC 档时,绿线检测到9V-60V电压,A188T设备会自动开启充电功能并切换GPRS 定时上传模式。白色为断油断电控制线接继电器86脚,即线圈一端;继电器85脚即线圈另外一端,接油路供电9V-60V,30脚、87a脚为常闭端,串接在油路供电回路中。请注意安装引线的正确连接 !
六.具体操作应用:
在您阅读上述对产品的简单介绍后,产品已经安装完毕,SIM卡已经安装好。以下开始具体的操作使用。
1.设置A188T设备操作模式 设备有两种操作模式:一种是有管理员模式,另一种是无管理员模式。在有管理员模式下,只有设置的号码才可以对设备进行操作。在无管理员模式下,所有号码都可以对设备进行操作。设备默认情况下为“无管理员状态”。 设备设为有管理员状态的方法为发短信“管理员+密码”到设备里的号码:
管理员123456(A188T设备回复确认短信:设置管理员成功)发短信的号码就成为管理员号码。“管理员”为指令,“123456”为设备密码。A188T设备从有管理员状态变为无管理员状态方法为用管理员手机删除管理员号码。
2.添加号码 在有管理员状态下,用管理员号码发短信“添加号码+密码+空格+号码”到A188T设备添加其它号码。
添加号码123456 13912345678(A188T设备回复确认短信:添加号码成功)
“添加号码”为指令,“123456”为设备密码,“13912345678”为要添加的号码。这条指令只有管理员号码可以操作,可同时添加四个授权号码。
3.删除号码 在有管理员状态下,用管理员号码发短信“删除号码+密码+空格+号码”到A188T设备删除号码。
删除号码123456 13912345678(A188T设备回复确认短信:删除号码成功)
“删除号码”为指令,“123456”为设备密码,“13912345678”为要删除的号码。这条指令只有管理员号码可以操作。管理员删除自己的号码,A188T设备回复确认短信“管理员被删除”并回到无管理员状态下,并把其它号码自动删除。
4.修改密码 发短信“修改密码+旧密码+空格+新密码”到A188T设备修改密码。
修改密码123456 188188 (A188T设备回复确认短信:修改密码成功)
“修改密码”为指令,“123456”为设备旧密码,“188188”为设备新密码。密码必须是6位数字。设备初始密码为123456。在有管理员状态下,这条指令只有管理员号码可以操作。在无管理员状态下,所有号码都可以操作。
5.油路控制 通过短信可以对安装A188T设备的车辆的油路进行控制。要断开车辆油路,发短信“断油+密码”到设备。
断油123456 (A188T设备回复确认短信:断油成功)
“断油”为指令,“123456”为密码。要闭合油路,发短信“供油+密码”到设备。
供油123456 (A188T设备回复确认短信:供油成功)
“供油”为指令,“123456”为密码。在有管理员状态下,只有设置的号码才可以操作,在无管理员状态下,所有号码都可以操作。
6.电路控制 通过短信可以对安装设备的车辆的电路进行控制。
要断开车辆电路,发短信“断电+密码”到设备。
断电123456(A188T设备回复确认短信:断电成功)
“断电”为指令,“123456”为密码。
要闭合电路,发短信“供电+密码”到设备。
供电123456 (A188T设备回复确认短信:供电成功)
“供电”为指令,“123456”为密码。在有管理员状态下,只有设置的号码才可以操作,在无管理员状态下,所有号码都可以操作。
7.移位报警 “移位报警”为指令,此指令不需密码。设置成功后设备会返回一条短信,内容为:“设置移位报警成功”。当启动这个功能后,在车辆移动位置的时候就会拨打发送短信指令的手机提示车辆已被移动位置;报警后如继续使用此功能需要重新发送设置指令。这个功能必须在GPS有信号且定位的时候才有效。
取消移位报警功能为发送下面的短信到设备上。 取消移位报警 “取消移位报警”为指令,此指令不需要密码。设置成功后设备会返回一条短信,内容为:“取消移位报警成功”。在有管理员和授权号码状态下,只有设置的号码才可以操作此功能。在无管理员和授权号码状态下,所有号码都可以操作此功能。
8.超速报警 通过发短信“超速报警+时速”到设备,就启动超速报警功能。 超速报警150“超速报警”为指令,“150”为速度,限制为150km/h。设置成功后A188T设备会返回一条短信内容为:”设置超速报警成功“。当启动这个功能后,绑定平台,在车辆行驶速度超过设置速度的时候,A188T设备就会拨打设置此指令的手机,提示车辆已经超速了,并上报到平台显示出来。
“这个功能必须在有GPS卫星信号且定位的时候才有效”。取消超速报警功能为发送以下的短信到设备上。“取消超速报警”“取消超速报警“为指令,此指令不需密码。在有管理员状态下,只有设置的号码才可以操作此功能。在无管理员状态下,所有号码都可以操作此功能。
9.地图定位
通过手机发送短信“地图”到A188T设备,A188T设备回复相应的定位短信到手机。
10.设防撤防的防盗器功能
通过手机发送以下短信到A188T设备,启动车辆设防报警功能。手机发送指令“设防”到A188T设备里
的号码,A188T设备回复短信到手机:“设防成功”;
当启动这个功能后,车辆任何一个车门或者后尾箱被非法打开时,就会拨打车主手机并發送短信,提示车主手机车辆被非法打开车门了。取消设防功能为手机发送短信“撤防”到A188T
设备里的号码。无管理员情况下此指令不需密码。设置成功后设备回复短信到手机,内容为:“撤防成功”。
11.剪线报警 当A188T设备的主电源线被剪断后,A188T设备发出短信报警: “剪线报警+经度+纬度+速度+时间+日期”到管理员号码和授权号码。
|
12.手机定位
可以通过手机获取安装A188T设备的车辆当前的时间,经维度,时速;通过发下面的短信到A188T设备。
A.手机定位 手机发送短信指令:“手机定位”到A188T设备里的号码(此指令不需密码)。不管A188T设备是在有无管理员状态下,任何号码都可以发送这
条指令。 A188T设备回复以下短信内容: |
|
B.手机获取车辆所在实时位置
手机发送短信指令:“获取位置”到A188T设备里的号码(此指令不需密码)。A188T设备回复到手机定位到的详细的车辆所在的实时位置信息(需要地图平台支持)。 |
13.平台功能 用于绑定平台使用,要根据具体平台才有效。设置方法为发送以下模式的短信到A188T设备上。
A. 设备里的号码绑定平台:发送短信指令“设备号码+设备里的号码”到设备里的号码,回复“设备号码为”。例如: 把设备里的13912345678 绑定平台,指令“设备号码13912345678”,回复“设备号码为13912345678” 。
B. 设备IP地址和端口:发送短信指令“地址+IP地址+端口+端口号”到设备里的号码,回复“设备IP地址和端口成功”,例如:IP地址为119.147.23.100端口2332,指令“地址 119.147.23.100端口2332”。
C. 平台连续定位:设置平台连续定位:发送短信指令“定位间隔+* +次数+*”到设备里的号码,回复“设置自动定位成功”。例如30秒传一次平台,共传60次,指令“定位间隔30次数60”。
注:定位间隔必须等于大于30秒,如要传送无数次,次数设置为0。
取消平台连续定位:发送短信指令“取消定位”到设备里的号码,回复“取消定位成功”
14.设备重启 通过手机发短信“重启系统+密码”到A188T设备的号码上,A188T设备将被重新启动。 重启系统123456 “重启系统”为指令,“123456”为A188T初始密码。重启系统后,A188T设备回复到手机确认信息:“系统正在重启…”A188T并将将回到初始的供油供电状态。
15.恢复初始密码 当忘记设备的密码的时候,可以发短信使设备恢复到初始密码。发送短信指令“恢复初始密码”到A188T设备里的号码,A188T设备回复:“密码为123456”
注:在无管理员情况下,所有号码都可以操作次功能,在有管理员情况下,只有管理员可以操作此功能。设备初始密码为“123456”。
16.设置ACC 开关传送间隔 可以设置ACC开与关的传送数据的间隔。要设置ACC开的时候传送数据间隔发“ACC 开发送间隔30” 表示ACC开的时候30秒传一次数据到平台。要设置ACC关的时候传送数据间隔发“ACC 关发送间隔60”表示ACC关的时候60秒传一次数据到平台。
17.里程统计 与定位的地图平台绑定使用。
18.恢复出厂设置 发送短信指令“恢复出厂00000”到A188T设备里的号码,A188T设备回复:“恢复出厂设置成功”。
七、应用软件平台:
A、桌面版GPS专业级软件平台(C/S)。
B、网页版GPS专业级查车平台(B/S)。
C、手机短信查车平台(Mobile)。
八、注意事项:
1、请仔细阅读本手册并且进行正确的操作方式,以避免任何错误。
2、支持A188T定位功能的GPRS网络流量卡(开通CMNET)。
3、本A188T设备的工作电压为9V-60V,请务必在工作电压范围内安装和使用。
4、建议去专业汽车电路安装技术人员安装本产品,确保电路的正确安装,隐蔽性和安全性。
5、请严格确认所安装的设备的所有连接线连接正确无误,切勿在主设备通电的情况下,安装和拆卸;如发现有遗漏和误接的连接线,请及时切断电源否则将损坏A188T设备。
6、请尽量保证A188T设备在干燥通风的环境中连续工作,潮湿的环境极易使内部电路腐蚀和损坏。
7、如清洁A188T设备,请使用干燥的软布擦拭清洁,请勿使用化学剂和清洁剂。
8、如有疑问请咨询我公司技术支持工程师,销售人员以及各区域地区经销商。
9、本设备的外观设计及图片,功能优化及更改,以购买的产品实物为准;恕不另行通知。
