电焊机电缆

   电焊机电缆俗称焊把线，属于橡皮绝缘电缆类，最新执行标准为GB/T 5013-2008《额定电压450/750V及以下橡皮绝缘电缆》，包括两种型号：YH（高强度橡套电焊机电缆）和YHF（氯丁或其他相当合成弹性体橡套电焊机电缆），是用于电焊机二次侧接线及连接电焊钳、电焊机的专用电缆，其特点是电流大、电压低。

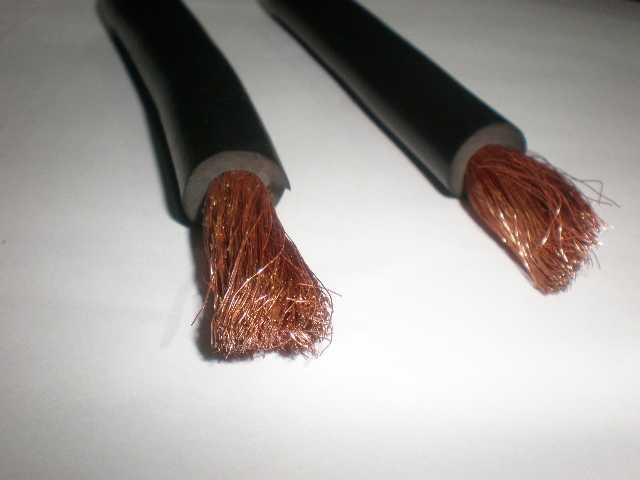

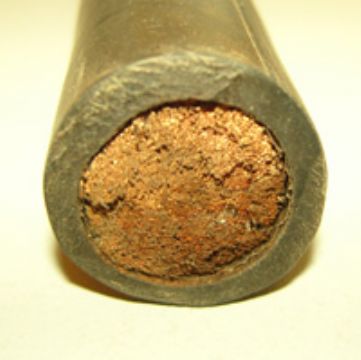

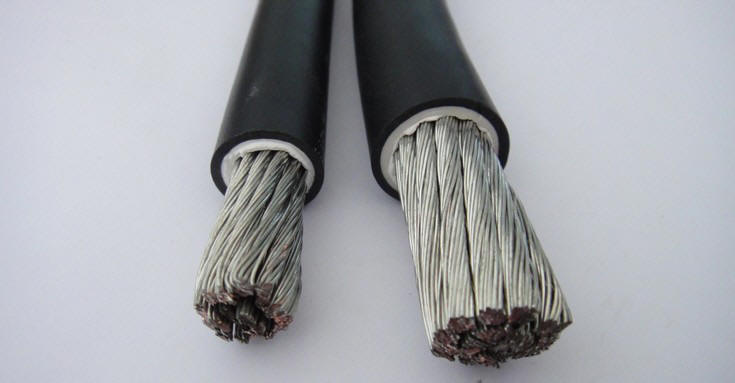

   电焊机电缆均为单线芯，导体均为无氧铜，铜丝直径小、根数多，一般由多根铜丝绞合成股线，再由多根股线绞合成导体，所以电焊机电缆线体较粗，铜丝数百根。导体外包一层耐热聚酯薄膜绝缘。型号YH的电缆，绝缘与护套合为一层，厚度较厚，在1.8mm以上，材料为天然橡胶混合物；型号YHF的电缆有两种覆盖层，一种是氯丁橡胶混合物，另一种是以橡皮混合物作为绝缘，以氯丁橡胶混合物作为护套。　
　　常用电焊机电缆的规格型号有16平方、25平方、35平方、50平方、70平方、95平方、120平方等。
　　电焊机电缆的几个特性：
　　(1)YH电缆是在低电压(最高电压为200V)大电流的条件下工作,要求具有一定耐性。
　　(2)焊把线电缆长期允许工作温度不应超过65℃。
　　(3)电机引接线电缆频繁地移动，扭绕和施放,要求柔软,弯曲性能好。
　　(4)在施放中易受到尖锐钢铁构件的刮、擦,故要求电缆绝缘抗撕、耐磨等机械性能好。
　　(5)使用环境条件复杂,如日晒、水沸、接触泥水、机油、酸碱液体等,要求有一定的耐气候性和耐油、耐溶剂性。
　　(6)有时会碰到热焊件,要求耐热变形性好。
　　(7)经常移动,要求外径小,重量轻。由于对此种电缆电性能要求不高,且使用环境条件复杂,在结构上要求满足各种复杂的环境因素是不适宜的。使用时注意改善使用条件,防止外来破坏。
　　电焊机电缆使用与维修
　　1、本装置为不可维修型，其各项保护特性由制造厂规定，不可随意调整。如有异常与制造厂联系；
　　2、弧焊机有风冷及主回路有接触器的，要将风机及接触器线圈电源接于装置的输入电源端；
　　3、每次使用前观察保护器指示灯状态，红灯是电源指示，绿灯是安全电压指示，其正常状态
　　是：绿灯不焊接时发亮，焊接时熄灭，如发现在焊机不焊接时绿灯熄灭，则表明保护器已失去保护作用，应立即停用。
