  要了解布袋除尘器的工作原理我们首先;来了解一下什么是布袋除尘器。布袋除尘器是除尘器中中的一种,它主要应用在一些大型的产房里,特别是那些粉尘很多的工厂。它能有效的分离粉尘。在我们的日常生活中我们很少看见,但是对于环境空气的质量它却有直观重要的作用,而一般布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡。除尘质量的关键就在于这当中的滤料。而布袋除尘器的工作原理其实很简单,下面就为大家来说明一下。



布袋除尘器内部结构图一





布袋除尘器内部结构图一

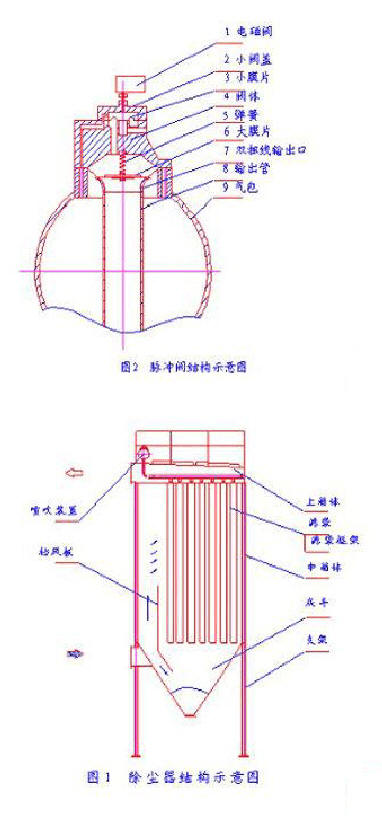

布袋除尘器内部结构图二



布袋除尘器内部结构图二

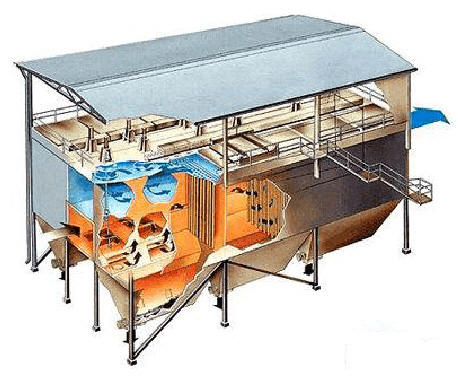

布袋除尘器内部结构图

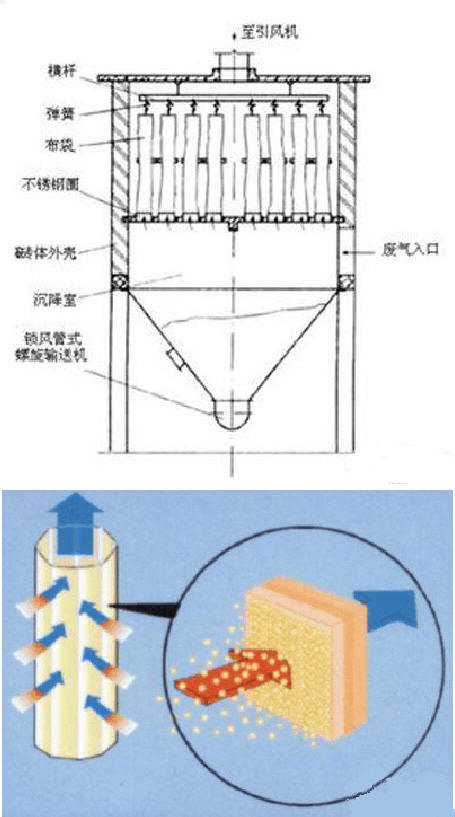

布袋除尘器内部结构图四





布袋除尘器内部结构图



   布袋除尘器工作原理:含尘气体由灰斗上部进风口进入后,在挡风板 的作用下,气流风板向上流动,流速降低,部分大颗粒粉尘由于惯性力的 作用被分离出来落入灰斗。含尘气体进入中箱体经;滤袋的过滤,粉尘被 阻留在滤袋的外表面,净化后的气体经滤袋口进入上箱体,由出风口排除。 随着滤袋表面粉尘不断增加,除尘器进出口压差也随之上升。当除尘器阻 力达到设定值时,控制系统发出清灰指令,清灰系统开始工作。首先电磁 阀接到信号后立即开启,使小膜片上部气室的压缩空气被排除,由于小膜 片两端受力的改变,是被小膜片关闭的排气通道开启,大膜片上部气室的 压缩空气由此通道排除,打磨片两端受力改变,使大膜片动作讲关闭输出 口打开,气包内压缩空气经输出管和喷吹管入袋口,实现清灰。当控制信 号停止后,电磁阀关闭,小膜片、大膜片相继复位,喷吹停止。



   在这个过滤的过程中,布袋除尘器工作原理由三个方面组成,一个是过滤原理,另一个是清灰原理和最后粉尘的清丽,他们分别是: 过滤原理:含尘气体由进风口进入,经过灰斗时,气体中部分大颗粒 粉尘受惯性力和重力作用被分离出来,直接落入灰斗底部。含尘气体通过 灰斗后进入中箱体的滤袋过滤区,气体穿过滤袋,粉尘被阻留在滤袋外表 面,净化后的气体经滤袋口进入上箱体后,再由出风口排出。 清灰原理:随着过滤时间的延长,滤袋上的粉尘层不断积厚,除尘设 备的阻力不断上升,当设备阻力上升到设定值时,清灰装置开始进行清灰 。



   首先,一个分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启, 压缩空气以极短促的时间在上箱体内迅速膨胀,涌入滤袋,使滤袋膨胀 变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉 尘被剥离落入灰斗中。清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室 又恢复过滤状态。清灰各室依次进行,从第一室清灰开始至下一次清灰开 始为一个清灰周期。 粉尘收集:经过过滤和清灰工作被截留下来的粉尘落入灰斗,再由灰 斗口的卸灰装置集中排出。 布袋除尘器运行中控制烟气通过滤料的速度(称为过滤速度)颇为重要。 一般取过滤速度为0.5—2m/min,对于大于0.1µm的微粒效率可达9 9%以上,设备阻力损失约为980—I470Pa 。 主要是讲关于布袋除尘的工作原理,以上是一些基本的知识,其实关 于布袋除尘器的东西还有很多这里就不一一介绍了。

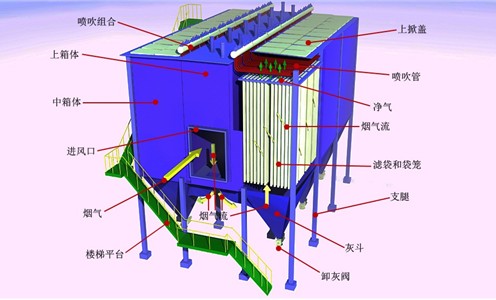

袋式除尘器内部结构图及工作原理图
