本炉采用白铁板或不锈铁焊接而成,其构造设计科学、合理,生产成本低廉,炉子整体重量为1200g(合1.2公斤)左右,具有升温速度快,省时省柴的突出优点,燃烧一炉水仅需7-10分钟左右的时间,
耗干柴大约800~1000克左右,一炉水可以装满3水瓶。
该炉与普通灶具相比有着不可比拟的优点,可以节省大量的木柴,对保护环境,减少环境污染非常有利!是普通煤球炉的换代产品,因此在全国很多地方农村得到了很好的应用,其市场前景非常广阔!该炉具非常适合各地从事炉具生产厂家接产的最理想项目。
样炉280元/台
(含运费在内),看资料及配合样炉就完全可以学会制作超级节柴炉。需要超级节柴炉样品请
联系本站
下面介绍本炉具的构造以及制作方法:
炉底底盘直径:23cm,分别设3个T字形孔和3个圆形孔,圆孔直径3cm,“T”字形孔径上底和中间为2cm,下底4cm。外圆柱体整体高度38.5cm,内圆锥体整体高度为41.5cm,也就是要比外圆柱体高3cm
圆锥体上口口径7cm,下口22cm,略小于外圆柱体一点,进水口经约4.5cm,距离外圆柱体上端处的下6.5cm处焊接一个壶嘴
在炉子的外方焊接一个提手。

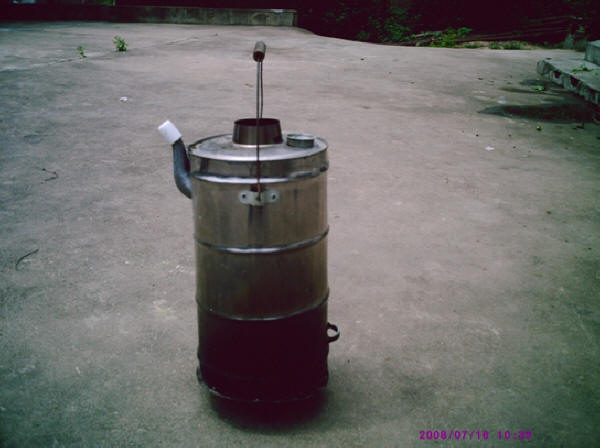

![超级节柴炉侧面照片_1](超级节柴炉结构照片/超级节柴炉侧面照片_1.jpg)
超级节柴炉侧面照片_1

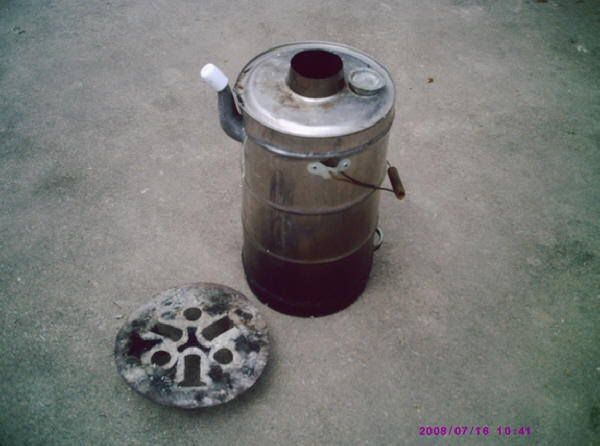

![超级节柴炉侧面照片](超级节柴炉结构照片/超级节柴炉侧面照片_2.jpg)
超级节柴炉侧面照片_2

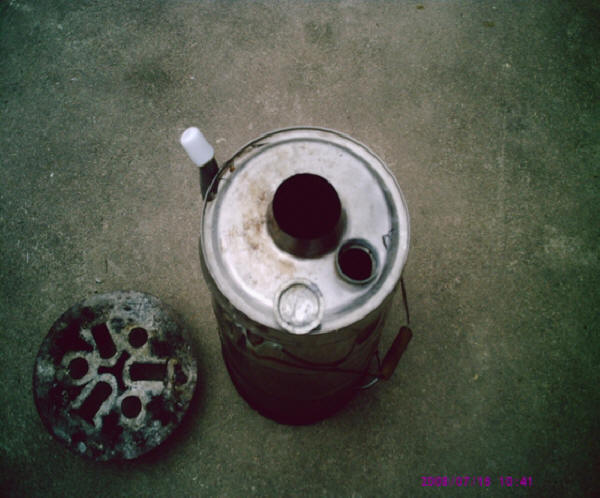

![超级节柴炉侧面照片](超级节柴炉结构照片/超级节柴炉侧面照片_3.jpg)
超级节柴炉侧面照片_3

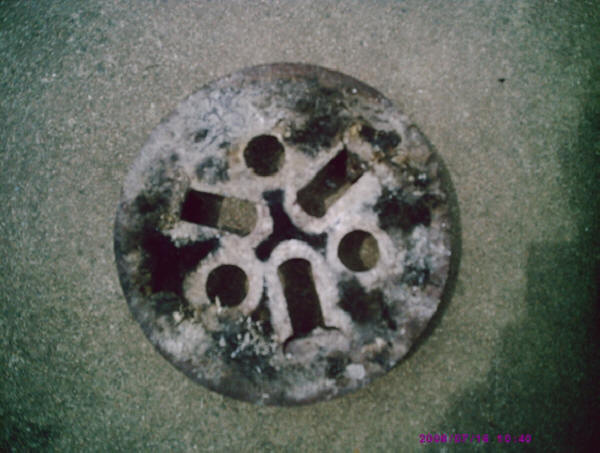

![超级节柴炉制作技术图纸 底盘内部样式图](超级节柴炉结构照片/超级节柴炉底盘.jpg)
超级节柴炉制作技术图纸 底盘内部样式图

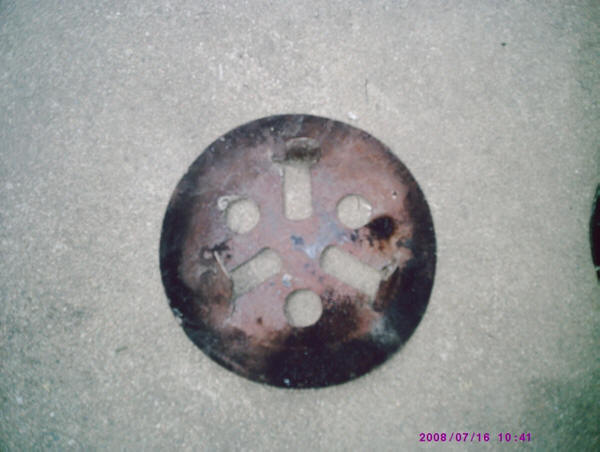

![超级节柴炉制作技术 底盘脚部样式图](超级节柴炉结构照片/超级节柴炉底盘脚部样式图.jpg)
超级节柴炉底盘脚部样式图

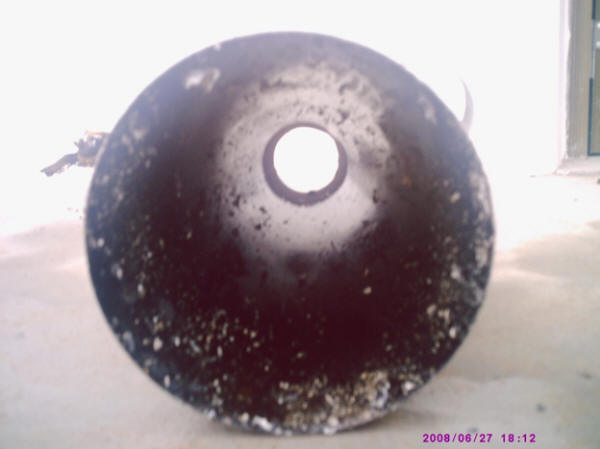

![超级节柴炉制作技术图纸 内部用于吸风的圆锥体图](超级节柴炉结构照片/超级节柴炉内部用于吸风的圆锥体图.jpg)
超级节柴炉制作技术图纸 内部用于吸风的圆锥体图
![超级节柴炉整体外观_炉子上面图](超级节柴炉结构照片/超级节柴炉整体外观_炉子上面图.jpg)
超级节柴炉整体外观_炉子上面图
![超级节柴炉燃烧效果照片(摄影:李直才)](超级节柴炉结构照片/超级节柴炉燃烧效果照片(摄影:李直才)_20140216_073905.jpg)
超级节柴炉燃烧效果照片 看这火苗是不是很旺?
