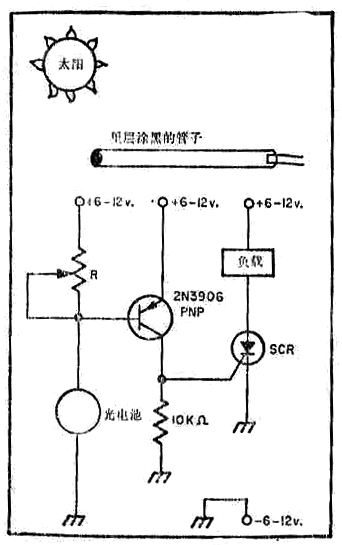

此装置的电路如图19所示。它由光电池(或光敏三极管)、PNP晶体三极管、单向可控硅(SCR)、电位器及10kΩ的电阻组成。

当无光或光照很弱时，光电池的电阻很大，PNP管(2N3906)的偏压极小，不能导通，10kΩ电阻上无压降，单向可控管SCR的控制极上无触发电压，可控硅不通，故无电流通过负载，无任何反应。当有较强光线照射至光电池时，光电池的电阻急剧减小，2N3909获得足够的正向偏压而导通。其集电极电流流过10kΩ电阻，在此电阻上产生的压降使SCR触发导通，艰险有电流流过负载。这时产生一定的声或光信号(视负载的不同而不同)，提醒你：“太阳出来了，该起床了”。

负载可以是一个小灯泡、一个音响器、一架收音机、一台小电动机，或其它电器。

光电池也可用光敏三极管、光敏二极管或光敏电阻代替。应把它放在一个内层涂黑的细管子的底部，使管子口对着太阳升起的方向。当然，你也可对着另一个方向，例如你需要中午报警，那么应把管子口对着12时的太阳方向；若要它日落时报警，那么应使它对着西方。管子越长越细，方向性就越好；管子越短、越粗，其方向性就越差，但调整容易。

              图19

管子可用薄金属皮卷成，也可用适当大小的玻璃管，内衬以黑纸即可。

  电位器R的大小视所用光电池的型号而略有不同，一般可用几百千欧的。应该使它在中间位置时刚好是仪器动作点时最好，因为这样有较大的调节余量。
