此声控开关可由一特定音调的(500到2000Hz)声音来控制任一电器的开或关。由于它有一定的选频作用，故误动作的机率小。
电路设计为用音频电信号(达100mV)来控制，其控制信号源可以是电话、收音机、电唱机、录音机，从其中适当点用屏蔽线引来。如果想用声波遥控，加一个驻极体话筒和一级前置放大即可。

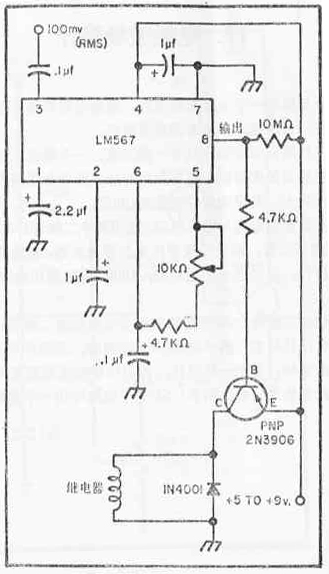

本装置的电路如图16所示。它的中心器件是一块拾音集成电路LM567，以及一个50mA的继电器。
一定音调的音频信号加至LM567的输入端(3脚)后，经内电路的放大、选频等处理，在其输出端8脚输出低电平(没有输入信号时为高电平)。这时，与其相接的一个PNP管(2N3906)导通，使接在集电极电路中的继电器吸动，从而以其接点去控制被控电器。若用以开机，则使用继电器的常开、动合接点；若用来关机，则应采用常合、动开式接点。
响应频率决定于接于第5、6脚的电位器和电容器的值，故调整10kΩ电位器可调节其响应频率。本机可接收的音频范围为500～2000Hz。
二极管1N4001用以保护晶体三极管。2N3906可以用其它任何型号的中、小功率PNP硅管代替。
