产品原理
由电子手环内置的 GPS 及北斗模块接收到卫星信号,或通过 WIFI/基站模块,搜索附近的 WIFI/基站ID,通过内置的通讯模块,把定位数据传送到后台系统,再结合地图软件,
将目标位置显示在地图上,也可通过安装在手机内的 APP,登陆后台系统实现定位跟踪。
产品应用
社区矫正。
保外就医。
看守所、监狱押解犯人。
老年痴呆患者、精神病人。

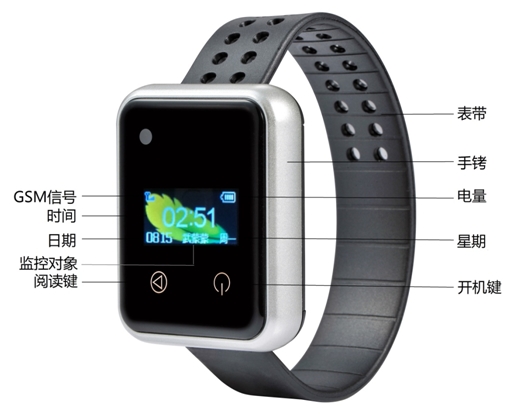

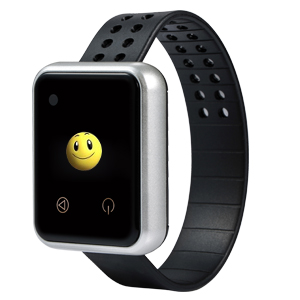

产品外观
结构参数
名称 |
结构参数 |
型号 |
DDX03 |
材质 |
表壳材质:环保型PC+ABS,表带材质:环保型TPU |
防水 |
IP67:在1米深水下连续浸泡1小时,不会进水;所有元件纳米防水 |
产品尺寸 |
50*40*13.6mm(厚度) |
产品重量 |
60g |
包装尺寸 |
100*100*75mm |
包装重量 |
240g |
硬件参数
名称 |
硬件参数 |
CPU |
MT2503A |
RAM |
128M |
通讯网络 |
GSM/GPRS或CDMA |
通讯频率 |
850/900/1800/1900Mhz或800
Mhz |
GPS/北斗芯片 |
MTK内置 |
GPS/北斗灵敏度 |
-162dBm |
GPS/北斗准确度 |
5m |
显示屏 |
0.96寸背光式LCD |
防拆 |
机械与电子双重防拆 |
充电方式 |
无线充电 |
充电电源 |
标准USB电压 |
电池 |
3.7V,500mAh |
待机时间 |
约7天(每小时定位1次),支持实时定位 |
充电电流 |
≥200mA |
工作电流 |
≥150mA |
待机电流 |
≥3mA |
存储温度 |
-40°C
-+80°C |
工作温度 |
-20°C
-+65°C |
认证 |
CCC/CE/RoHS |
SAR值 |
最大为 1.14W,远低于国际标准值 |
功能描述
待机界面查看
长按开机键5秒(预防误触而亮屏,避免耗电),屏幕会显示时间、日期、星期、电量、姓名、未读消息及报警等信息,再长按5秒,会弹出版本号及终端ID。
GPS/北斗/WIFI/基站复合定位
在室外有GPS/北斗信号的地方,采用GPS/北斗定位,在室内没有GPS/北斗信号的地方,采用WIFI/基站定位。
定时跟踪
可以设定在固定的时间间隔,电子手环自动上传一次位置信息(后台系统:位置管理/远程控制/定位频率)。
即时定位
需要查看电子手环当前位置时,可通过后台系统即时定位(后台系统:位置管理/即时定位/在终端列表选中目标)。
历史轨迹
通过后台系统可查询最近1年电子手环的历史轨迹(后台系统:位置管理/历史轨迹/在终端列表选中目标/设置开始时间及结束时间)。
电子围栏
如预先通过后台系统设定了定时定位和电子栅栏(这个区域可以是规则方形、圆形,也可是不规则的多边形),一旦电子手环超出栅栏范围,会立即发送报警信息到后台系统及管理员app(后台系统:位置管理/电子围栏)。
终端功能:拆卸报警
表带自带锁扣装置,只有剪断表带或破坏封签才能取下电子手环;当电子手环表带被非法打开时,会立即向后台系统及APP发送一次报警信息,电子手环上会有震动和信息提示。
特别注意:当电子手环电池完全耗尽时,需取下电子手环,并且不要碰触电子手环的背面,也不要靠近金属物,在系统后台将电子手环初始化(位置管理/远程控制/设置命令/初始化),防拆功能才会生效。
低电报警
当电池电量剩下25%时,电子手环会发出1次震动及低电提醒,提示用户需要充电。当电池电压剩下15%时,电子手环会再次发出1次震动及低电提醒,并立即发送低电报警信息到后台系统及管理员app。
消息推送
可通过后台系统编辑信息发送给电子手环,电子手环收到信息后会有震动及文字提示,按“阅读键”阅读,之后系统会收到阅读提醒及阅读时间。
终端使用指引

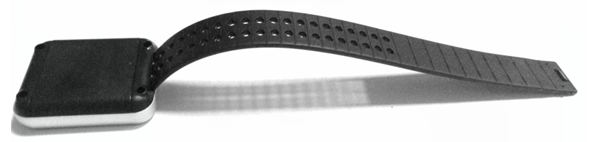

表带长度调整

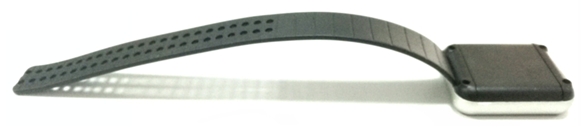

1.先取出带调节孔那端表带(需拧开螺丝盖)。

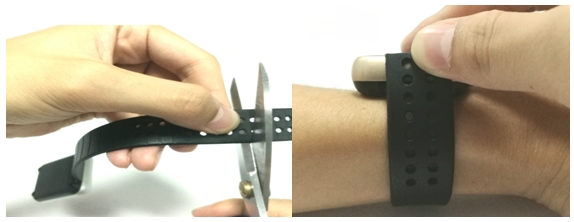

2.将电子手环套在手腕上,表带贴紧手腕,但不能太紧,在表带与屏幕平行处做剪切标记。
3. 按照表带上做的标记,将多余的部分剪掉。
4. 将剪好的表带装好,记得把螺丝锁紧,再取出表带另一端。
5. 将表带的固定卡装回去,并把螺丝锁紧,将封签压紧。

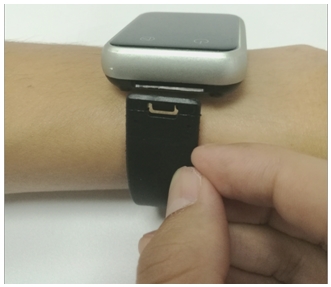

6. 手环佩戴:装电子手环戴在手上,把表带直接插入卡扣即完成安装。

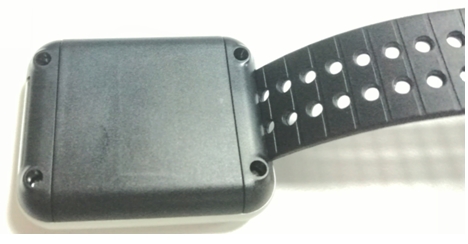

特别提醒:电子手环戴上后,手环背部一定要随时贴合皮肤,无论手腕向上、向下、或是将手环对面的表带压紧手腕,都必须保持手环背部随时贴合皮肤,否则会引起拆卸报警。
开机关机
长按开机键开机,显示屏时间正常显示表示开机成功。只有通过后台系统才能对电子手环进行关机(后台系统:位置管理/远程控制/关机),防止佩带者非法关机。
初始化
当电子手环完全耗完电后,应将电子手环初始化,否则防拆功能将失效。将电子手环平放桌面,手环背面不能有任何金属物,通过后台系统:位置管理/远程控制/初始化/选择对应终端,点击确认即可。

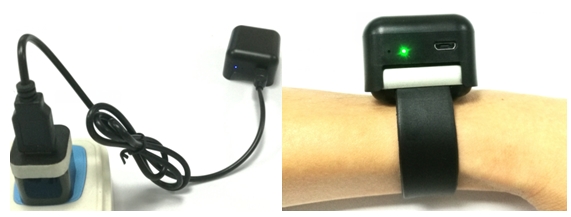

充电方法
首先为充电器充电,充电器充电时:蓝灯亮表示充电中,红灯亮表示充满电(左图)。
充电器充满后,再给手环充电:将无线充电夹卡在电子手环表面(任意方向均可),绿灯长亮,表示对电子手环正在进行充电,充电时间大约为3小时,绿灯灭表示手环充满电(右图)。

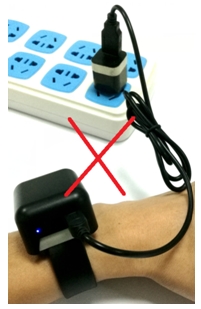

特别注意:充电器与电子手环不能同时充电(下图为错误的充电方式)。
消息阅读
当有消息来时,电子手环屏幕会显示新消息,点击右键即可查看及翻阅消息。平台会收到消息阅读的具体时间。
平台使用指引
测试地址:http://120.25.75.101:8080/login
注意:请使用最新的谷歌浏览器,以保证良好的显示效果。
添加管理员/监护对象/电子手环到后台系统
日常管理/监控对象;

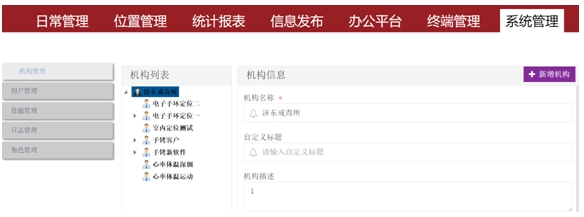

先用厂商提供的主帐号创建下级机构(系统管理/机构管理),创建每个机构会同时创建一个管理员。
管理员用自己的账户可以添加内部普通管理者帐号(系统管理/用户管理/添加),普通管理者只有查看权限。

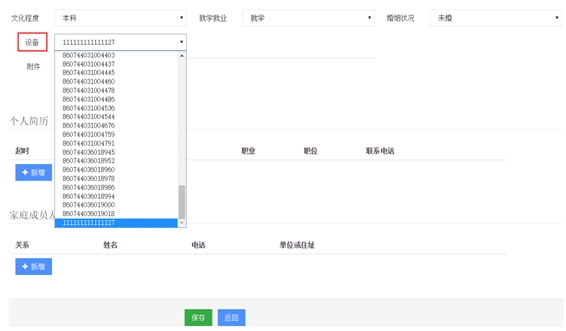

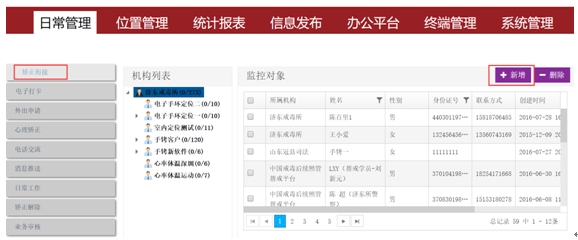

管理员可以添加监控对象(日常管理/监控对象/添加),添加的监控对象依附于管理员所属机构,同时把电子手环分配给对应的监控对象(设备),这样就可对具体的监控对象进行管理

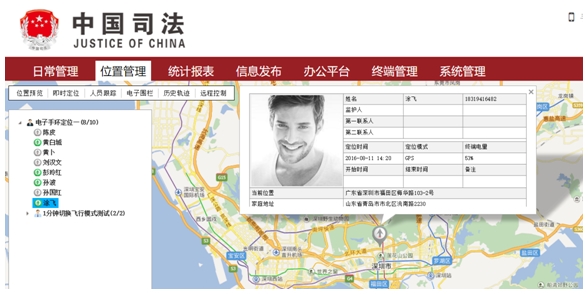

位置查询:即时定位/电子栅栏/轨迹回放
选择机构里对应的监控对象,可以实现即时定位/电子栅栏创建与修改/轨迹查询

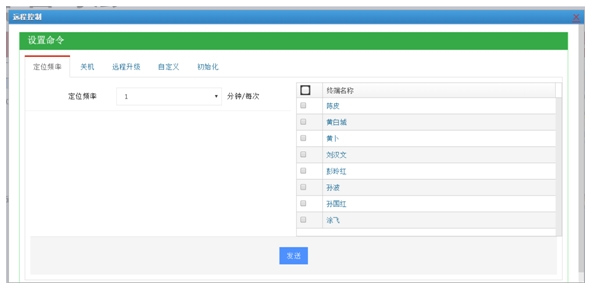

远程控制/设置命令:定位频率/初始化/远程关机
选择机构里对应的监控对象,可以实现修改定位频率/初始化/远程关机

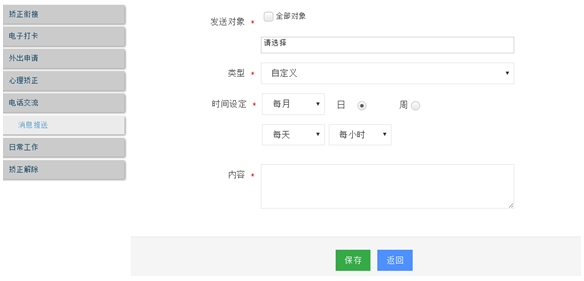

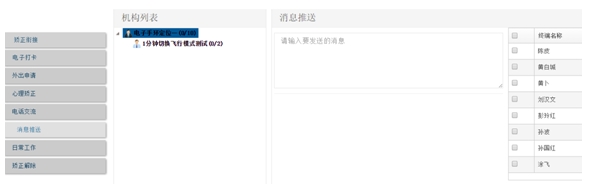

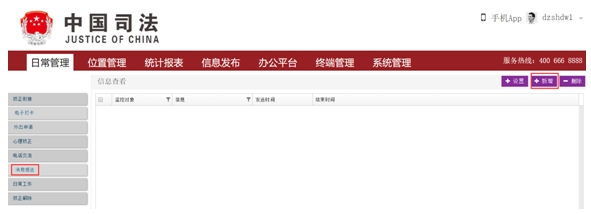

消息管理:消息推送/消息查看
管理员可对电子手环发送通知及各类消息,监控对象阅读消息后,管理员可查看到阅读具体时间。

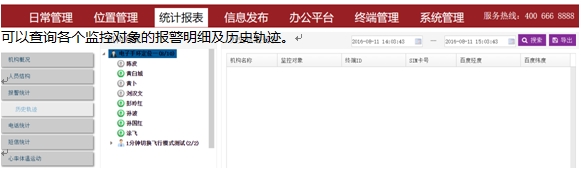

统计报表:报警统计/历史轨迹
手机APP使用指引

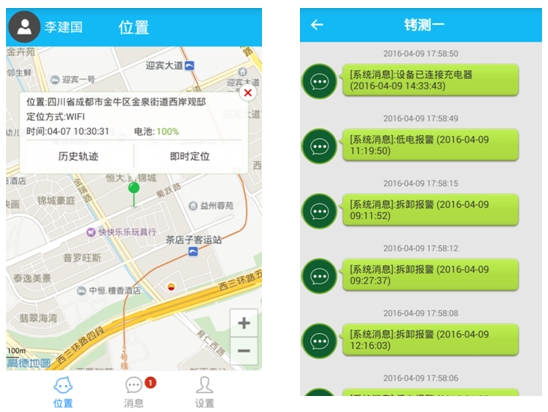

首先用手机(android版本
4.2以上;)扫描如下二维码安装app,安装完成后,利用平台的用户名及密码,即可登录app,在app可查看电子手环最后位置及实时定位(位置菜单),也可实时接收到电子手环的所有报警消息(消息菜单);(暂不支持IOS)。
售后服务
产品自启用之日起,免费保修1年,产品因自然灾害、人为损坏、自行拆卸、过保修期等情况造成的维修,仅收成本费,但客户需承担来回运费。
特别提示
1.佩戴电子手环时,表带螺丝一定要拧紧,但注意不能将螺丝拧滑牙。
2.产品待机时长同GPS/北斗/GSM信号强度及定位频率等有关。
3.GPS/北斗收星效果同产品所处位置、天气状况等有关。
4.同时处在GPS/北斗/GSM盲区,本产品将无法使用。
5.不要将产品放于过热或过冷的地方;不要用化学试剂,清洁剂来清洗本产品。
6.小心操作,不要进行激烈的震动,更不要拆开或者改装本产品。
注:以上技术参数仅供参考,因为产品在不断的更新换代中,部分技术参数及相关使用说明会在实践使用中逐步完善,所以实际技术参数将以实物为准。
