“金果牌”全自动超大功率脉冲式多功能动力喷雾机，它是采取目前世界上同类产品的各项优点，结合广大用户的合理建议综合而成，是目前最先进最实用的产品类型之一。它利用了现代新型火箭发射原理，脉冲式喷气发动机，采用国际最新款超大功率双铝合金复合直喷化油器，构造简单、零件间无磨损、故障率低、机器体积小、重量轻、维修简单、使用寿命长、燃油少、工作效率高，是喷洒农药防疫消毒的高精度理想产品。

  自主研发的点火装置取代了普通火花塞，减少了过去使用火花塞过程中积碳过多和难点火等不良因素，防止在使用过程中熄火、难启动等现象，增强了实用性与稳定性。

  全自动“傻瓜式”一键启动，一点就通，启动后无需任何调整直接喷药。采用国际最新技术超大功率双铝合金复合直喷化油器，彻底解决了“弥雾机打药好，用时难启动”的缺点，标志着弥雾机将从此走入千家万户，成为普通百姓最为理想的打药工具。

本机器与现有技术相比具有以下优点：

  1.采用主、副双化油器同时工作，能够提供足够大的功率，使喷雾机启动容易，功率大，可连续自动工作，药物均匀。

  2.大容量电瓶供电，带动超高压脉冲点火器，使火花塞点火能力增强，使油雾点燃更容易，启动更快，火花塞寿命更长。

  3.高速气泵代替传统打气筒，使机器启动时供气连续平稳，解决了手动打气不连续，中间停顿，化油器油雾大小不均匀且不连续的缺点，使机器启动更加平稳。

  4.无需油门旋钮调整油门大小，无供油单向阀，这两点是切蒂解决传统烟雾机难启动的关键。

二、机器构造及工作原理：

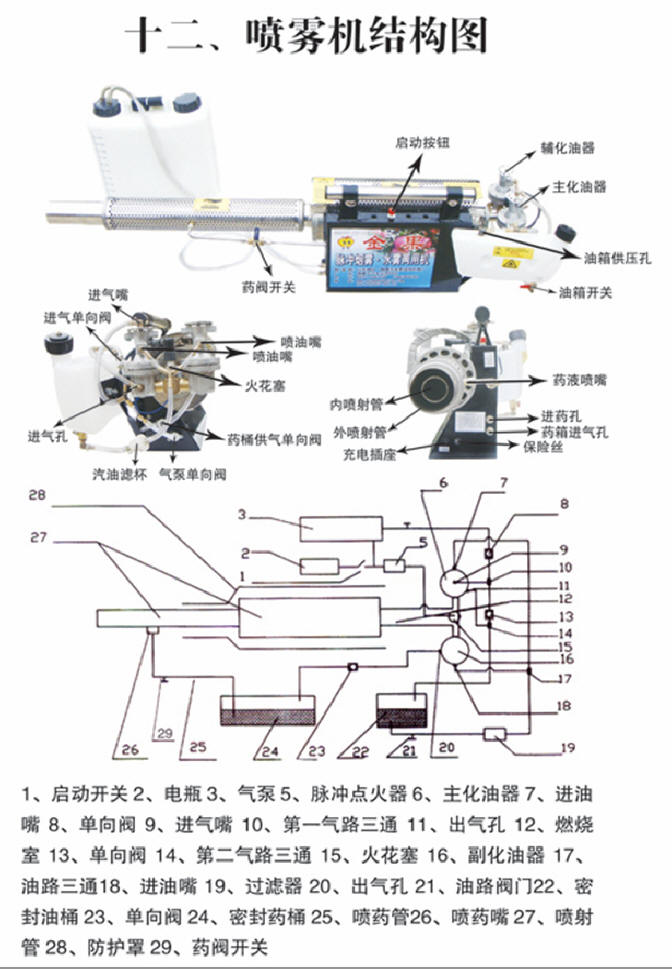

  1.本机器主要由：脉冲喷气发动机-化油器-点火系统-喷药管-散热罩-机架-油箱-药箱-电瓶-高速气泵-药液管路（油、气）及管路附件组成。（详见机器结构图）

  2.工作原理：喷雾机工作时，脉冲式喷气发动机产生的高温高压气流从喷管出口处高速喷出，打开药阀后药品箱里的气压将药品液压至爆发管内，与高温高速气流混合，在相遇的瞬间，药液被粉碎雾化成烟雾状从喷管中喷出，并迅速扩散弥漫。药液雾化效果好，穿透力强，颗粒小于50微米，药液粒子小弥漫笼罩范围广，作物和场所被载液烟雾包围，360度无死角，药物直接与病虫细菌接触，药液充分发挥，对病虫灭治率可达98%以上，起到全方位杀菌灭虫的最佳效果，药物颗粒细微，在空中漂浮时间长，使药物对作物起到熏杀和触杀双重作用，能达到防治的高度和广度，是喷洒农药、防疫、消毒的理想产品。

三、型号规格：

6 H Y C-98 A

四、技术参数：

（1）工作环境：温度在-10度到25度之间

（2）最大喷雾量：98升每小时

（3）耗 油 量：每小时3.5升

（4）药箱容量：13升

（5）油箱容量：1.2升

（6）空机重量：11.5公斤

（7）外形尺寸（长×宽×高）：1280mm×250mm×300mm

（8）使用燃油：汽油（不得低于93#，不得添加任何润滑剂）

（9）点火电源：12伏充电电瓶，专用充电器，特制专用火花塞。

五、适用范围：

  （1）省时、省力、省水、省药，一个人操作，8分钟可喷一亩果园，200米长的大棚，只需10-20公斤水，能省三分之一药，且受天气影响少（早晚效果最佳），大大降低劳动强度。

  （2）射程远、覆盖面广、穿透力高、粘附性强、见效快。喷雾机喷药产生的细微颗粒穿透力强，可直接穿过植物株冠层杀虫、杀菌、不留死角。颗粒细微，在空中漂浮时间长，使药物对作物起到熏杀和触杀双重作用。

  （3）药效持久、提高温度、预防霜冻。本机器即可喷烟雾，也可以喷水雾。在霜冻前喷洒烟雾可在作物和空气之间形成隔离带，有效地防止霜冻带来的灭顶之灾。冬天在大棚里空喷火焰能有效的提高棚内温度，增加二氧化碳含量，减少棚内相对湿度。

（4）适用范围广：

  1．森林、苗圃、茶园、蔬菜大棚的病虫害防治和消毒。

  2．棉花、水稻、小麦、甘蔗、香蕉等大田植物的疾病、虫害的防治。

  3．蝗虫、鼠疫、卫生防疫、下水道、空调通道、地下室、防空洞和各种仓库的消毒灭菌处理。

   4．医院、电影院、体育场、车站码头、集贸市场的卫生消毒。

  5．牛、马、猪、羊、鸡等饲养场所的消毒灭菌。

  6．垃圾场所、厕所、特别是高层楼房的垃圾通道和食堂的灭蝇消毒。

六、基本操作方法：

 重要事项：

   1. 每次使用前必须严格按要求对机器做全面检查，以保证机器处于完好状态，否则可能导致机器作业性能下降或缩短机器使用寿命。

  2.禁止喷口对着人。

   1.开机前的检查：检查管路，电路各紧固件连接不的松动。按动启动按钮，听到机器转动声，表示电路正常。

  2.加入汽油：打开油箱盖，用加油漏斗，加入93^#以上清洁汽油，注意不要加的太满，，油面离顶部至少3公分的空间，然后拧紧油箱盖（不要拧的太紧，以防盖子）。

  3.加注药液：打开药桶盖，将稀释好的药液用带滤网的漏斗加入药桶内，不要加的太满，药液离药箱顶部2-3公分为宜，然后拧紧药桶盖，以不漏气、不漏水为之（注意也不要拧的太紧，时间长了拧碎药桶盖），两个桶盖都要拧紧。

    4，机器启动与停机：打开油箱开关（油箱开关柄横着是关，向下是开），快速连续轻点启动按钮，汽油经滤油杯压入两只化油器内，机器就会启动，机器启动稳定后，松开启动按钮。第一次启动时若不启动，要先把油箱开关关上，连续轻点启动按钮，把化油器内多余的汽油排一下（注意：点动的次数越多，向化油器内供的油越多，油越多越不好启动。），听到机器有“嘭嘭”声后，继续点动按钮，同时另一只手同时打开油箱开关，机器就会启动。正常情况下，按钮点动3-5次机器就会启动，超过6次机器不启动，就不要再启动了，这时要关上油箱开关排排油后再重新启动。要养成每次启动前先空按机器按钮排油的习惯，听到有“嘭嘭”声后再开油箱开关启动，没有“嘭嘭“声的情况下一般是启动不了的。机器停机时，关上油箱开关即可。（注意：一定要关正。）

    5.机器稳定后，预热几秒钟即可喷药。第一次开药阀开关时，要慢慢开，不要开得过猛，否则容易呛死机器熄火，熄火时要迅速关闭药阀开关，同时喷口向下倾斜，防止药液进入机器内产生水蒸气呛死火花塞，造成下次启动困难。

    6.喷完药后应先关上药阀开关，让机器空转3-5秒钟后把机器内的水蒸气排净再关油箱开关熄火，保证机器内部干净无水蒸气，这样下一次启动方便。

  警告！

  1．作业时，严禁对着人喷射，否则可能造成严重的人身伤害事故。

  2．检修机器时，必须停机(先关药阀再关油阀)，以防造成人身伤害。

七、常见问题及排除方法：

①机器启动不着，不连续工作。

  1.点动启动按钮时，机器启动不着，且听不到“嘭嘭“声，首先要看机器有没有气泵转动的声音，有声音说明机器电路正常。没有气泵转动的声音，说明电路不正常，要先检查保险丝，线路是否接触良好，电瓶是否有电，逐一排查。

  2.有气泵运转声音，要先检查火花塞点火是否正常。拆下火花塞，装在高压帽上，把火花塞放在机器防护网上，关上油箱开关，点动启动按钮，看火花塞是否打火。不打火，用打火机烤一下，清理一下积碳杂物再重新试验，再不打火，就更换一个实验，如果还不打火，就要检查高压帽，把高压帽从高压线上拧下来，把高压线头对在防护网上，留出2-3毫米间隙，再按动按钮看是否打火，打火说明高压帽有问题，不打火说明高压点火线圈有问题，检查高压线圈连接线，没有问题，说明高压包有问题，换之即可。

  3.本机器只要火花塞点火正常，一般就应该能听到“嘭嘭“声的，有这个声音机器就应该能启动的。没有”嘭嘭“声，要先检查油路和气路，是否有漏气现象，再检查化油器进气阀片（梅花状不锈钢片）是否破损，破损更换之。注意：特别是靠近油箱那个化油器是主化油器，管启动的。这个化油器阀片最好装薄一点的阀片，安装时把花瓣稍微向下弯折一下，使他装在进气铝板上与之稍微留点间隙，这样更好启动。

  4.本机器只要火花塞点火正常，进气阀片无破损，就应该有“嘭嘭”声的，机器就应该能启动的。不连续工作，一般要检查化油器周围的气路，油路，油箱盖等是否有漏气现象。注意：化油器上端盖上各有一个铜弯头，内端各装了一个很细微的喷油嘴，汽油太脏的情况下容易堵塞，把那个小喷油嘴拆下来，用力吹一下即可。

②机器能启动，喷不出药来

  1.先检查药桶两个盖子是否拧紧，不要漏气、漏水（也不要用力过猛，把盖子拧碎）。

  2.机器发动后，打开油箱盖，应该听到“嘭”的一声，感觉药桶内气压很足，没有气压，是喷不出药的。检查离油箱远的那个化油器下端有一个管路，管路上装有一个塑料单向阀，这是管给药桶加压的单向阀，看看是否单项通气。（注意：单向阀有方向的，装反了就不起作用了，正确的是由化油器向机器内通气，反之不通气。）

    3.检查药桶上的管路是否堵塞、弯折，把杂物清除即可，喷不出药一般是管路问题，很直观，故障清除简单。药阀开关前端有一个向爆发管内进药的进药喷嘴，要经常拆下来清理一下积碳，否则时间长了就堵死了喷药口。

③机器启动正常、喷药无力、易熄火。

  1.新机器有这种情况，一般是检查油箱盖是否漏气，油路是否堵塞，化油器内的两个梅花阀片是否破损，化油器上的两个喷油嘴是否堵塞，逐个排查一下即可。

  2.机器使用一段时间出现这个问题，一般先检查进气梅花阀片是否破损。喷粉剂药时，容易形成积碳，堵塞喷药内管，造成机器无力，堵塞重了机器会启动不着。用专用清理杆把内喷管内壁的积碳清理干净，内壁应该是很光滑没有任何阻挡的。（特别是进药铜喷嘴的那个地方，特别容易形成积碳）

  3.使用不标准的汽油，时间长了也会形成积碳过多，造成机器不好启动，工作无力。主要形成部位在化油器与机器连接部位，拆下法兰盘上四个螺丝，把化油器拆下来，把管壁内的积碳清理干净即可。

④电瓶

    电瓶要经常充电保养，特别是冬天和长时间闲置时，一定要充满电。充电时红灯亮，充满电自动变成绿灯。

⑤火花塞

  火花塞机器上是专用火花塞，配件是普通两冲程摩托车火花塞，两者都可以使用，使用普通火花塞时，一定要把火花塞间隙调大到2.5-3毫米。

八、注意事项：

1.使用前请仔细阅读说明书。

2.严禁在易燃，易爆等场所使用本机器。

3.使用本机器会产生高温，请勿触及高温部位，以免烫伤。

4.加注燃油时应在机器停止状态下进行，严禁烟火。

5.机器工作时喷口严禁对人，畜或易燃易爆物品。

6.严禁在打开化油器端盖时，检查火花塞打火情况。

7.操作机器喷药时请按要求穿戴好各种防护用品。

8.燃料为93^#清洁汽油，不得添加任何润滑油，使用汽油应严格管理。

9.机器启动前要关闭药液开关。油桶和药桶是压力容器，要拧紧桶盖，否则影响机器启动。

10.熄火时关上油箱开关即可，注意一定要关正。熄火前一定要先关药阀开关再关油箱开关，喷药时突然熄火要迅速关上药阀开关，同时喷口向下倾斜。

11.避免机器强烈碰撞挤压，闪电，打雷时请勿使用。

12.禁止使用强酸强碱等特殊工作液。

九、维护保养指南：

  重要事项：

    必须严格按规定要求进行维护保养，否则可能将严重影响机器作业性能及使用寿命。

    为了确保机器的正常使用和延长机器使用寿命，请按要求及时保养维护机器。

    1.检查各连接管路有无松动泄露。

    2.检查电源点火是否正常，火花塞是否有积碳杂质。

    3.检查管路有无杂质堵塞，喷药嘴有无积碳堵塞，确保喷药畅通。

    4.定时检查机器进气阀片是否破损。

    5.机器要经常充电维护，特别是长时间闲置和冬天，一定要充满电。

    6.机器使用一段时间后，如果出现启动困难，动力不足，喷雾效果不佳，这时应遵循电路-油路-气路-药路等逐一排查。

    7.机器的易损配件有不锈钢梅花阀片-火花塞-单向阀等，要经常检查更换。

十、配药参考及喷射方式：

  1.配药时应使用干净的清水，现在容器内将药搅拌均匀在用随机漏斗倒入桶内摇匀，药液量不要太满，离顶部3公分距离。

  2.加高配率混合农药时，可能引起化学反应，要首先弄清所用农药是否能混合使用。

  3.使用本机器喷药时，果园用药量不变（大棚可适量减少三分之一），用水量是以前的十分之一左右，气温低时可适量减少用水，气温高时可适量多用水。

（注意：连阴天打药时，尽量减少水和农药的用量，因为连阴天气，有些作物的抗药性较差，喷药过量会产生一定的副作用。）

  4.阳光强时，因为药物雾化太细微，水雾汽化的较快，感觉雾很少，所以喷药时间应在早晨没出太阳之前或傍晚太阳落山后3小时后喷效果较好。避免有风湿作业，有雾天气和有露水效果更好，可相应的节省部分农药。果树喷药时应围绕果树喷雾，使药物充分覆盖树冠，大棚喷药时切勿直对作物喷射。正确的方式应是由里向外朝作物根部和空间喷射，到棚口时向里将药液喷完，以达到喷射后农药自行向上和四周弥漫，达到杀虫杀菌的效果（大棚作业可以减少三分之一农药）。

  对作物容易产生药害的农药及农药安全使用标准，常用杀虫剂和杀菌剂混合表，请参考有关书籍和标准。

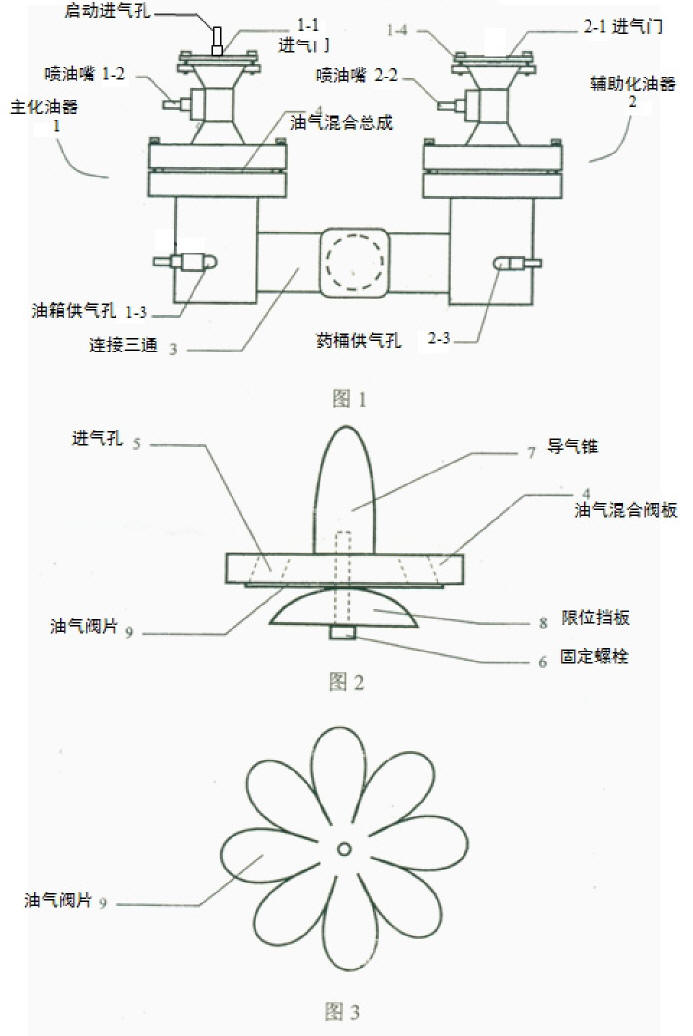

脉冲式动力喷雾器化油器结构图

十四、易损件清单

十五、装箱清单

十六、三包规定

    一、总则

    本规定根据《中华人民共和国产品质量法》国家质量监督检验检疫总局令126号《关于农业机械产品修理、更换、退货责任规定》、产品标准及有关规定制定。

    二、三包期限

    自购机之日起（以购机发票为准）。

    1、整机三包有效期12个月。

    2、主要零部件三包有效期一年。

    主要零部件名称：

    ①机架 ②发动机及爆发管 ③喷管

    3、易损件三包三个月

    ①单向阀 ②化油器阀片 ③滤杯

    三、三包范围

    在三包期内，由于设计、制造等质量问题而引起的机件损坏或使用性能改变，经确认属我公司责任的予以三包。

    四、三包方式及程序

    三包时，必须持三包凭证、合格证、购机发票到购机单位或我公司进行处理，处理完毕后，用户一定要在维修情况记录表上签字并注明是否满意的意见。

    五、凡属下列情况的不予三包

    1、因使用、维护、保养不当造成的早期磨损和故障的。

   3、无三包凭证和有效发票，并无法证明在三包有效期内的。

    4、规格型号与发票不符的。

    5、发生故障后，未保持损坏原状的。

    6、若法律法规规定应持证操作，而无证操作的。

    7、因不可抗力造成故障的。
